TOKY-PMS2.0電力監控系統在蘇州太湖新城規劃展示館的應用

發布時間：2018-11-20    查看：12365

項目名稱：蘇州太湖新規劃展示館電力監控系統的設計與應用

項目地點：江蘇 蘇州

實施時間：2016年10月

項目簡介：
    蘇州太湖新規劃展示館是整個太湖新城的指揮中心。太湖新城是蘇州大城擴張，邁向太湖的重要契機，新城市、新產業、新生活，是蘇州太湖新城的設計理念，這里將是一座智能、生態、低碳、綠色的新城。建設蘇州太湖新城，是蘇州市委、市政府確定的“一核四城”蘇州城市新格局的一個重要組成部分，是蘇州從“運河時代”向“太湖時代”跨越、具有里程碑意義的一件大事，代表了蘇州城市建設的最高水準，對于蘇州城市競爭力、影響力的提升具有重大意義。隨著蘇州城市發展重心的南移，太湖新城將取代工業園區和高新區在蘇州的發展地位，給蘇州灣周邊吳中南部、吳江區帶來不可估量的機遇。

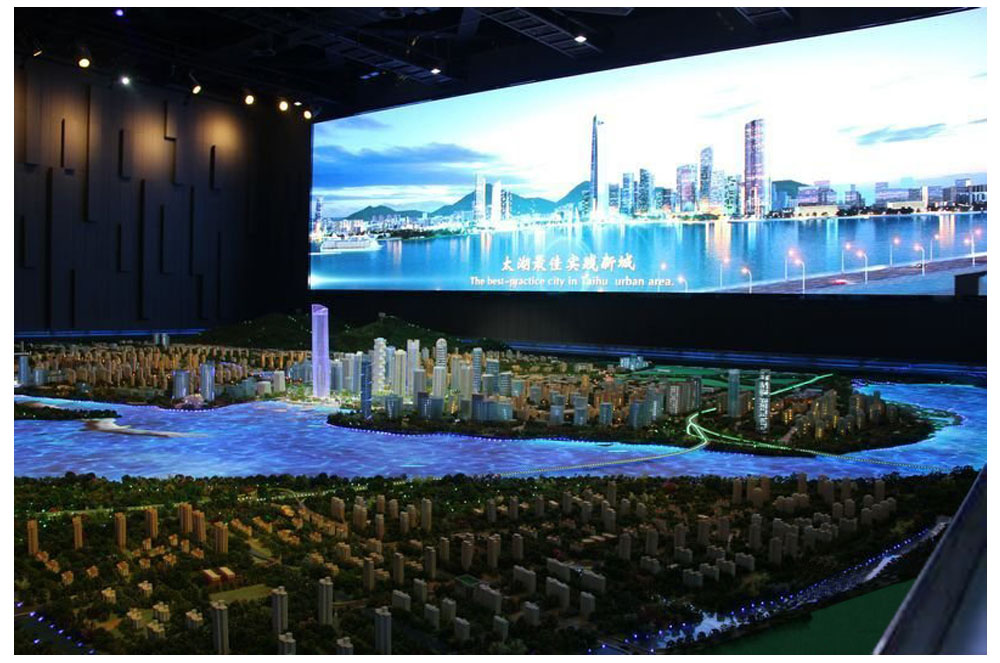

蘇州太湖新城規劃展示館

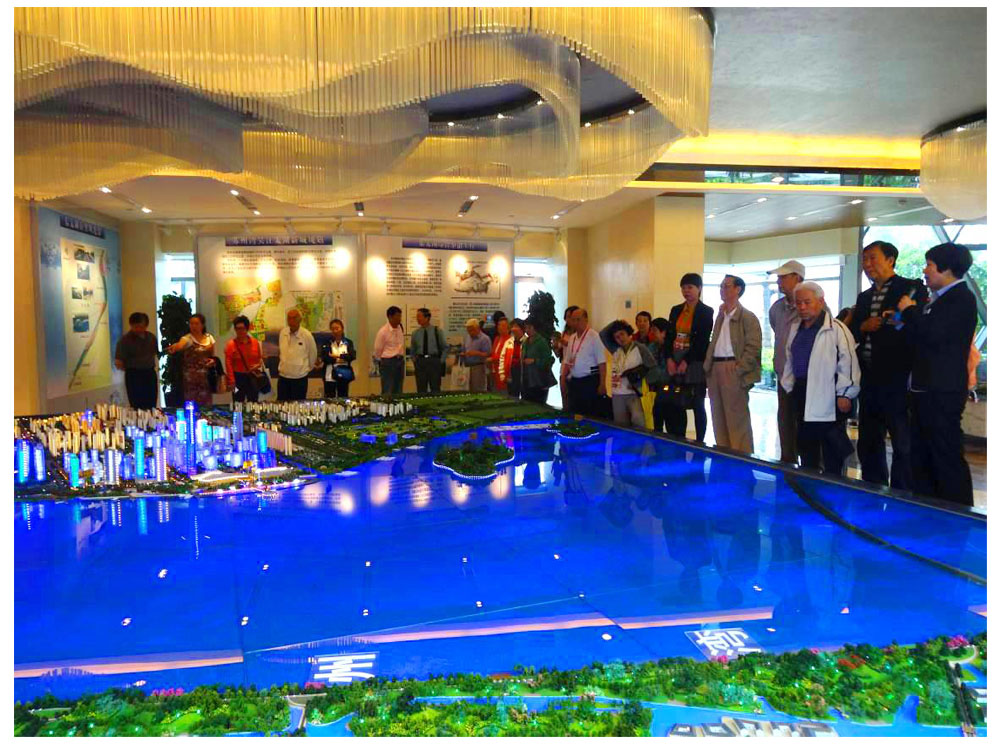

蘇州太湖新城規劃展示館

系統實現的功能：
    項目承接其0.4KV配電所低壓部分的電力監控，對進線柜、出線柜及發電機備用成套柜等電器設備的監控，配套安裝多功能電力儀表。通過TOKY-PMS2.0電力監控系統，實時監測變電所內各個回路的電流、電壓、功率、開關狀態等電參量，由此達到變電所少人值守或無人值守的智能化管理。集成有豐富的數據采集、存儲，圖形生成、報表輸出、遠程監控等功能，并精心設計出人性化的人機交互界面。
1.配電網絡拓?fù)鋱D: 能夠以配電二次干線圖的形式直觀顯示配電線路的分布情況，同時將實時采集的各回路的電參量信息，以及配電回路開關的分合閘狀態，實時顯示在系統界面中；
2. 電能報表查詢：系統具備各回路定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況；
3. 負荷趨勢曲線：總進線回路及重要負荷的出線設計了負荷趨勢曲線。便于配電維護人員及時掌握用電需求與供電系統負荷占比，確保供電可靠性，為用戶單位的用能提供數據參考；
4. 遙信、遙測實時報警：報警類型包括測量值（如電流、功率）越限、斷路器分合閘、設備通訊故障等。系統報警時能夠進行信息語音提示，自動彈出報警畫面；
5. 用戶權限管理：設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作
6. 通訊狀態圖：能夠完整的顯示整個系統網絡結構，可在線診斷系統網絡通訊狀態，發生網絡故障時能自動在屏幕上顯示故障單元和故障部位。

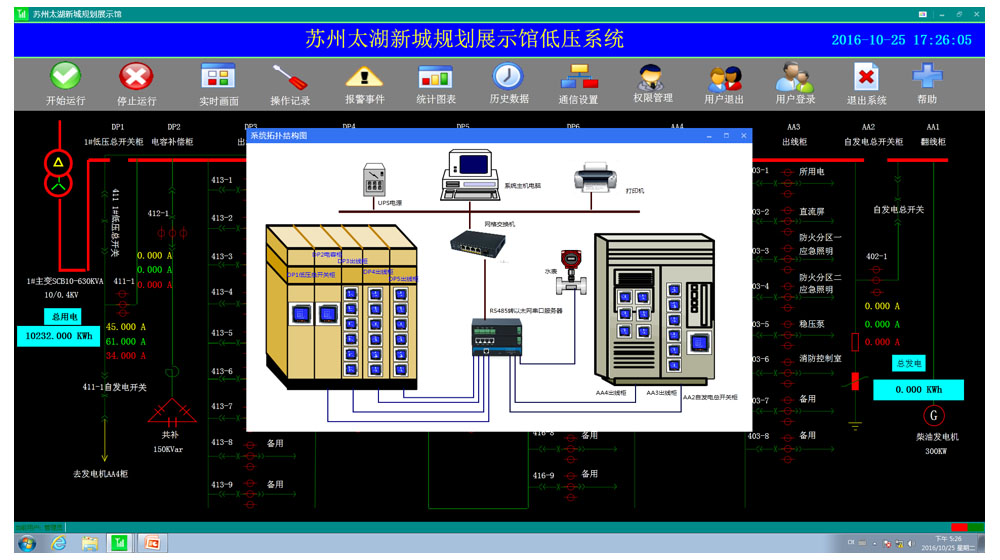

系統軟件畫面截圖1

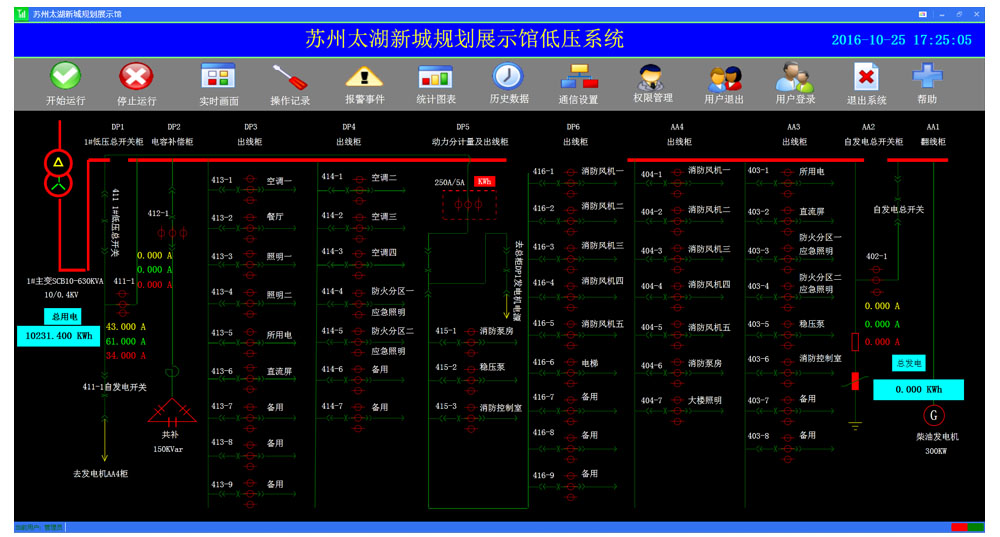

系統軟件畫面截圖2

系統軟件畫面截圖3
