TOKY-PMS2.0電力監控系統在廣東省殘疾兒童康復中心的應用
發布時間：2018-11-20 查看：10534
項目地點：廣東 . 廣州實施時間：2017年10月
項目簡介：
廣東省殘疾人康復中心是殘疾人康復機構，創建于1986年8月5日，是承擔全省殘疾人康復教育、康復技術人才教育和培養、社區康復指導、康復科學技術研究和殘疾預防工作的綜合性康復機構，是全省康復教育技術資源中心，也是全省殘疾人康復工作示范窗口。共設有聾兒聽覺言語康復機構、集聽障兒童康復教育、智障兒童康復教育、孤獨癥兒童康復教育、腦癱兒童康復訓練、聽力診斷檢查、助聽器驗配服務、人工耳蝸調試服務以及殘疾預防、殘疾評估和成人康復服務等于一體的機構。其中，聾兒康復教育技術和水平已位于全國前列，被指定為北京聽力語言康復技術學院的教學基地、全國聽力語言康復區域中心、華東師范大學學前教育與特殊教育學院研究生教學與實驗基地、人工耳蝸術后康復基地。

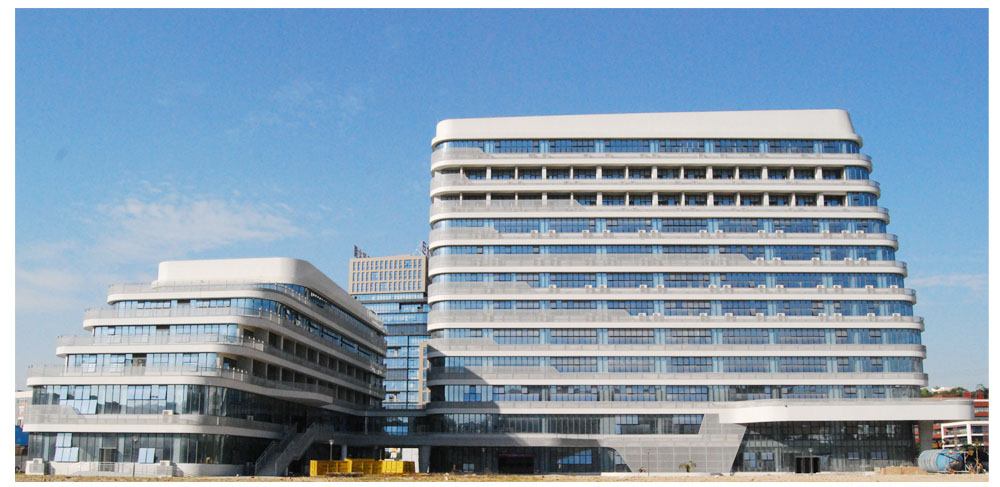

廣東殘疾人康復基地

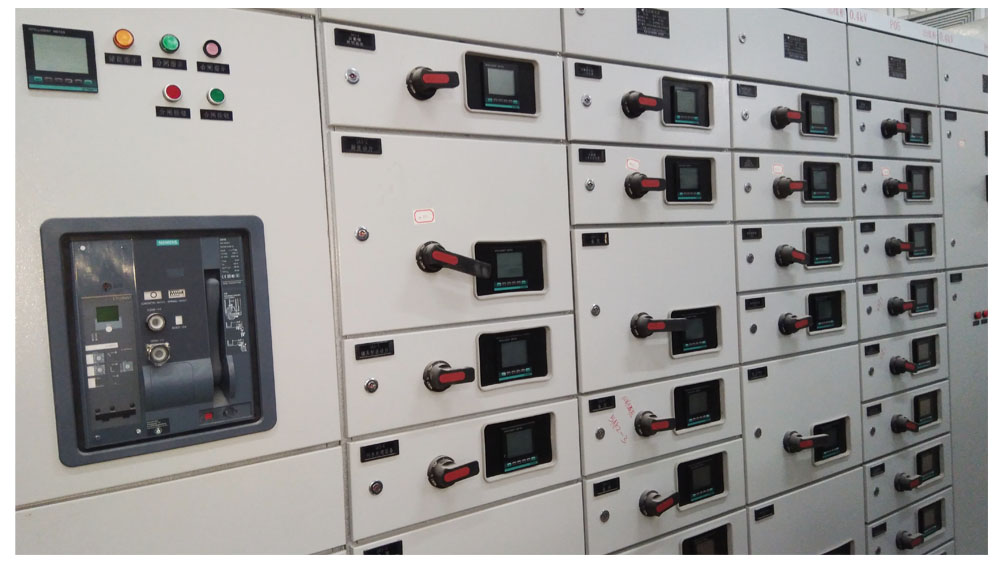

現場照片1

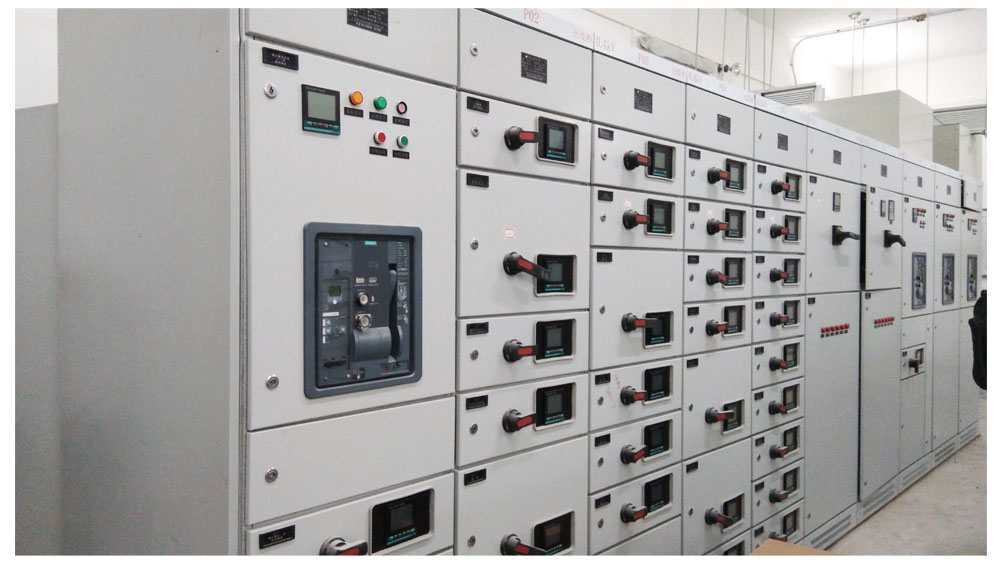

現場照片2
系統實現的功能：
項目承接其0.4KV配電所低壓部分的電力監控，對進線柜、出線柜及發電機備用成套柜等電器設備的監控，配套安裝多功能電力儀表。通過TOKYPMS2.0電力監控系統，實時監測變電所內各個回路的電流、電壓、功率、開關狀態等電參量，由此達到變電所少人值守或無人值守的智能化管理。集成有豐富的數據采集、存儲，圖形生成、報表輸出、遠程監控等功能，并精心設計出人性化的人機交互界面。
1.配電網絡拓?fù)鋱D: 能夠以配電二次干線圖的形式直觀顯示配電線路的分布情況，同時將實時采集的各回路的電參量信息，以及配電回路開關的分合閘狀態，實時顯示在系統界面中；
2. 電能報表查詢：系統具備各回路定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況；
3. 負荷趨勢曲線：總進線回路及重要負荷的出線設計了負荷趨勢曲線。便于配電維護人員及時掌握用電需求與供電系統負荷占比，確保供電可靠性，為用戶單位的用能提供數據參考；
4. 遙信、遙測實時報警：報警類型包括測量值（如電流、功率）越限、斷路器分合閘、設備通訊故障等。系統報警時能夠進行信息語音提示，自動彈出報警畫面；
5. 用戶權限管理：設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作
6. 通訊狀態圖：能夠完整的顯示整個系統網絡結構，可在線診斷系統網絡通訊狀態，發生網絡故障時能自動在屏幕上顯示故障單元和故障部位。

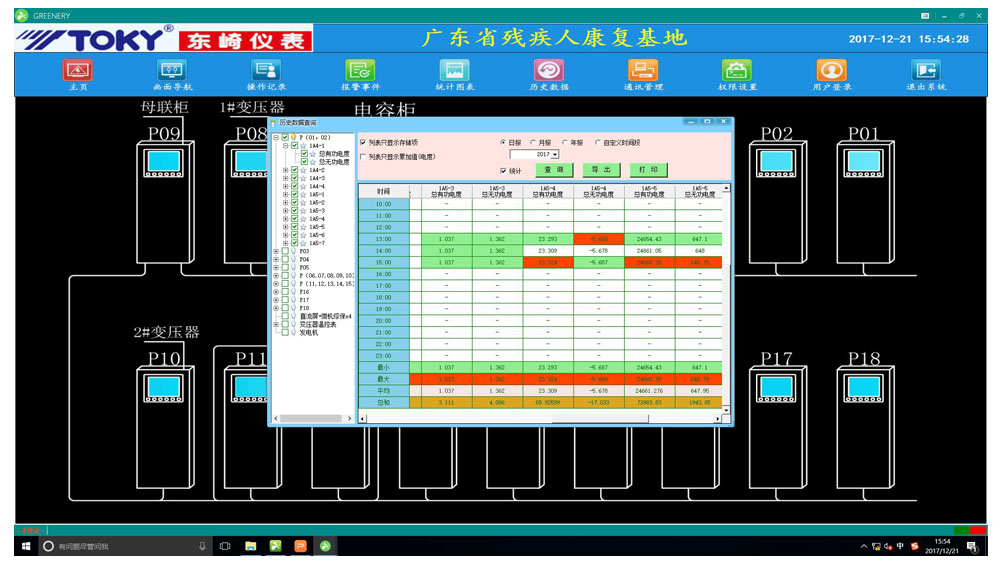

系統軟件畫面截圖1

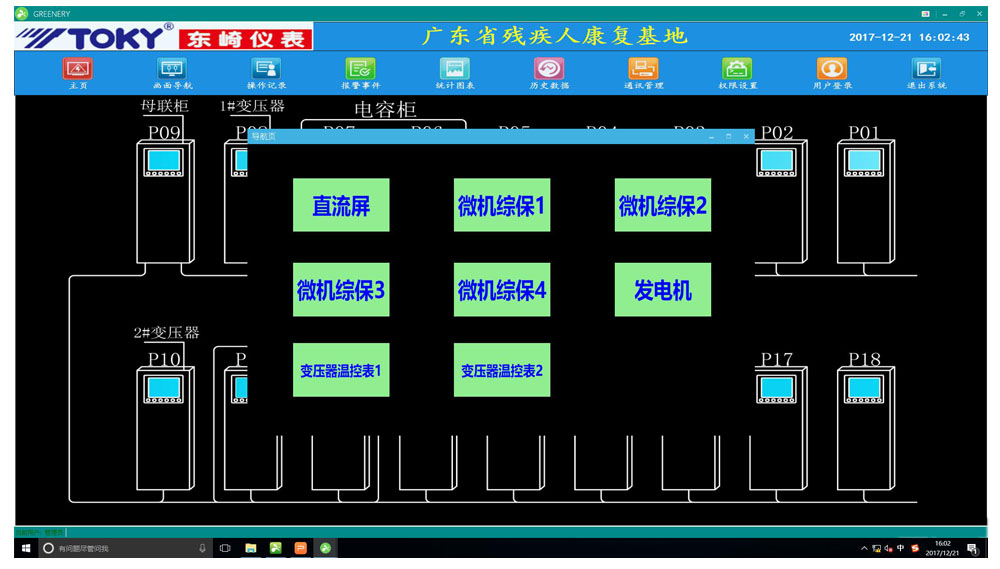

系統軟件畫面截圖2
